重量センサ（マットスイッチ）
重量センサ（マットスイッチ）
重量センサ（マットスイッチ）
主な改良点
| 改良点 | 改良前 | 改良後 | 結果 |
|---|---|---|---|
| スペーサー（ボス） | 樹脂製スペーサー | 高耐久反発材 | 不検知部分がなくなり均一な検出が可能になり最大荷重値も大幅に向上した |
| 防水性 | 2重防水 | 4重防水 | 1年超の水没試験実施後も正常に動作する |
主な特徴
- 重量センサは、主に防犯、介護、万引き防止および製造機械安全マット、出入り管理機等に使用されています。
- センサの厚みは用途によって異なりますが3～13mmです。
- 防水性においても簡易防水タイプや屋外の使用、地中埋設可能な特殊樹脂による6面一体成型の完全防水加工のラインナップがあります。
- 検出も柔軟且つ高耐久な反発素材を採用することでセンサ全面均一な検知検出を実現しました。
- 最大荷重は、10トン（車両用30トン
- 専用カバー装着時）です。
- 耐久性は疲労試験（反復荷重）人用で60kg加重88,000回
- 車両用500kg44,000回を実施しクリアしています。
- 無電圧出力a接点のマットスイッチです。（加重時：b接点）
- センサの動作電源は必要ありません。
- ご要望に応じた形状寸法でセンサをお作りすることもできます。
埋設用・重量センサ（外形寸法４５０ｍｍ×９００ｍｍ×１２ｍｍ）
塀用・重量センサ（外形寸法100ｍｍ×1800ｍｍ×12ｍｍ）

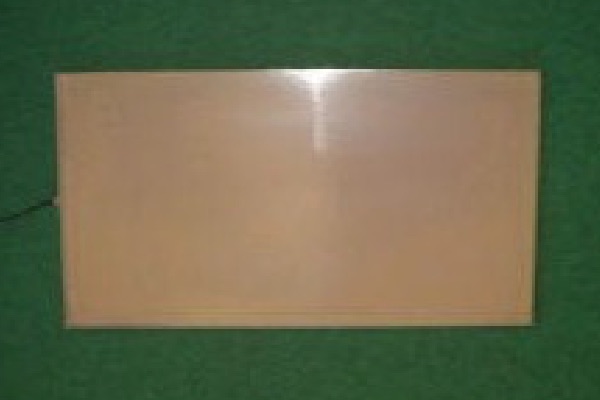

薄型露出用重量センサ（外形寸法450mm×900mm×8mm）

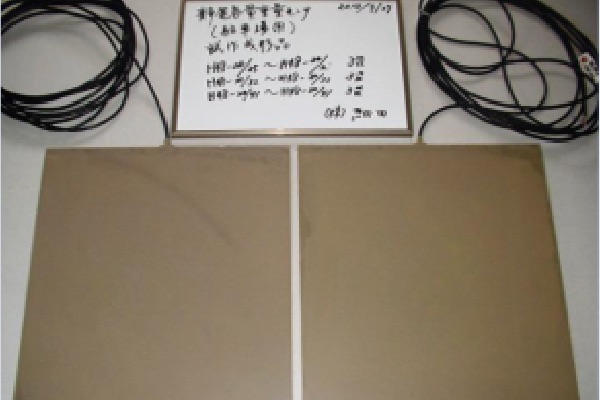

車両用重量センサ（外形寸法460mm×460mm×13mm）

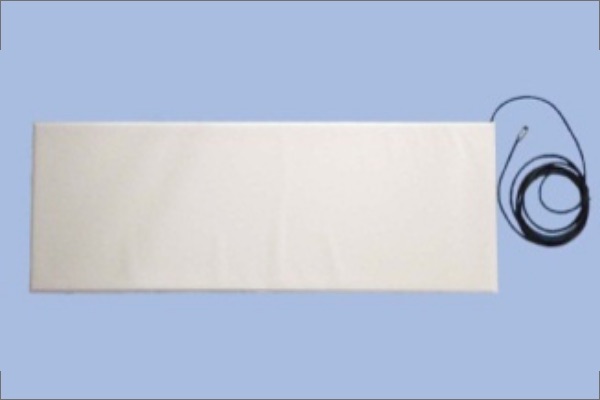

床用マットセンサ（外形寸法400mm×1200mm×5mm）
車椅子用マットセンサ（外形寸法250mm×300mm×5mm）
